平行定向水磨鉆機使用說明

一、主要用途：

   平行定向水磨鉆機因其輕便靈活，適合各種施工條件的優越性，廣泛應用于非爆破類工程：如非開挖鉆孔、市政工程管道、山體穿洞和大中小隧道等工程的巖石穿越。

二、主要特點：

   1、以三相電機為動力，采用雙橫柱穩定結構、平行定向鉆進，360度旋轉作業。具有適應性強，操作簡單，移動便捷，性價比高等優點。

   2、鉆筒焊接與巖石相適應的金剛石鉆頭，采用三相電機帶動鉆筒高速鉆進，可鉆切高強度鋼筋混凝土，花崗石、礦石、石灰?guī)r    、特堅巖石、中風化巖石、弱風化巖石等。

   3、 鉆進效率高、孔位準確、孔壁光滑，成孔質量好，無震動，無噪音、環保施工、對地下埋藏物、建筑物等均無任何損害。

三、主要技術參數：

   1、鉆筒直徑：160mm標配

   2、 鉆孔深度：600mm標配（可按需定制各種規格鉆筒）

   3、  輸出轉速：820轉/分

   4、  功率：5.5KW

   5、 電壓：380V

   6、 機器重量： 90kg

   7、 鉆孔角度： 360度

   8、 外形尺寸：長1.7米 寬以實際所需孔徑為準訂做

四、操作過程：

   1、準備：（1）檢查三相電壓（380v）電線 配電箱 引水管及水源是否符合要求.

         （2）檢查各部位螺絲是否松動。

         （3）將取芯夾 管鉗 扳手 手錘等工具放置在工作面旁邊。

   2、安裝：（1）先在工作面以孔徑為標準找出中心點，將鉆機支架前端固定在中心點。

         （2）仍然以孔徑為標準 找出后固定立桿中心點 并在固定桿上下兩端鑿好固定孔 然后將鉆機支架后端放入后固定桿，將固定桿上下旋緊，按坡度要求固定移動裝置。

         （3）接好電線 水管 將推進齒輪上涂抹好潤滑油后開機，如鉆筒朝順時針方向旋轉就可以開始鉆進，反之將任意兩根電線交換即可。

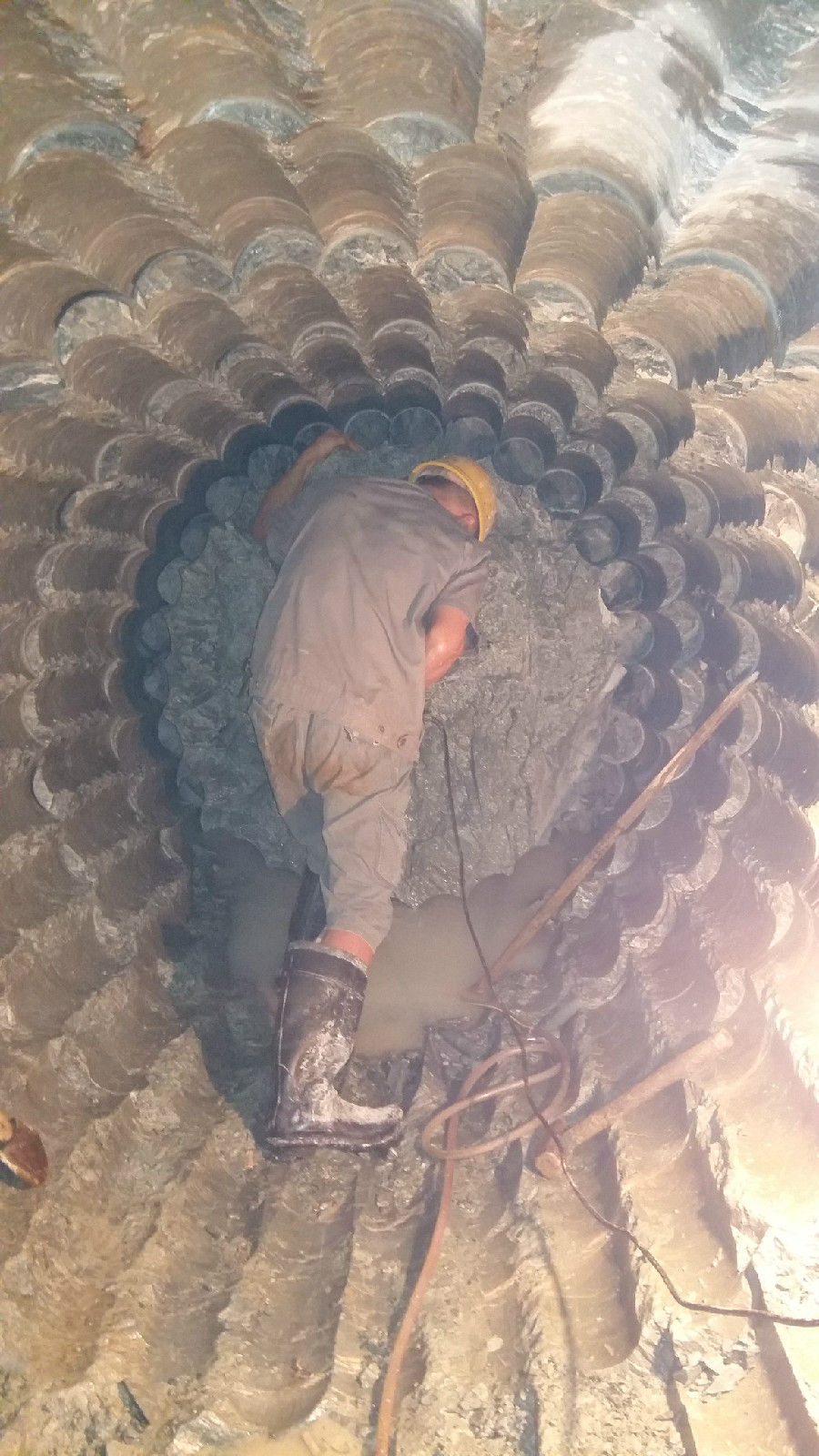

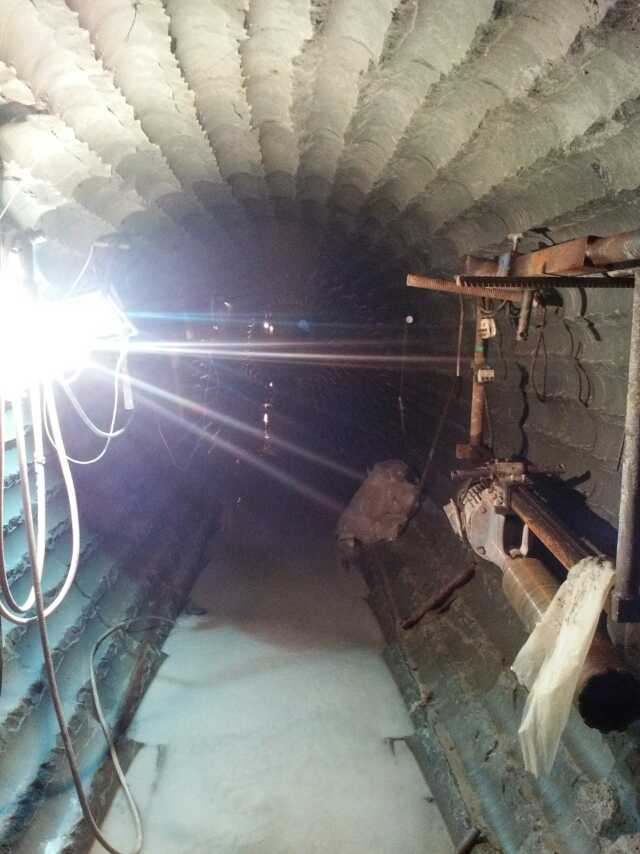

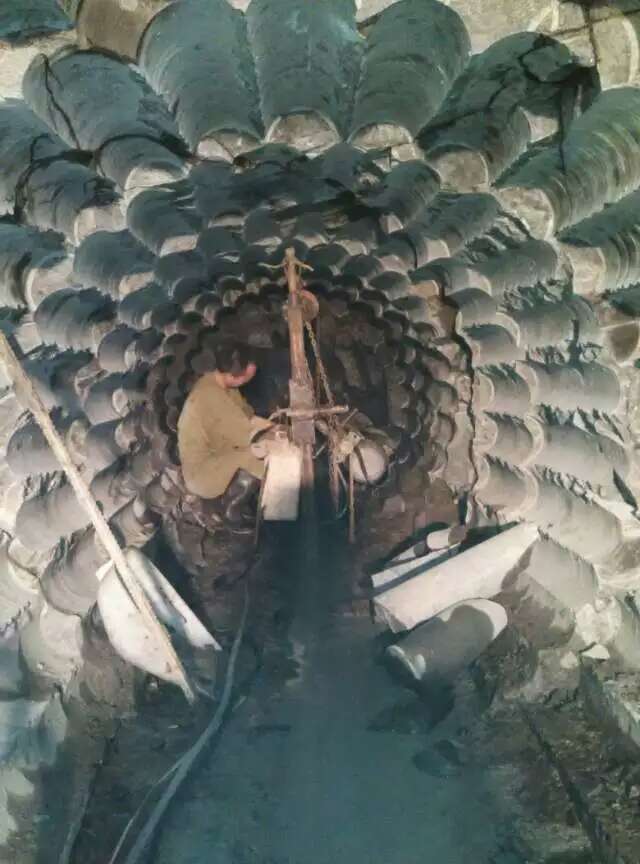

         （4）360度旋轉鉆一周后，平洞成型，撤掉鉆機，移出洞外，然后除渣。

五、備注

   該平行定向水磨鉆機平洞成型最小直徑為1.2米，長度無限。
